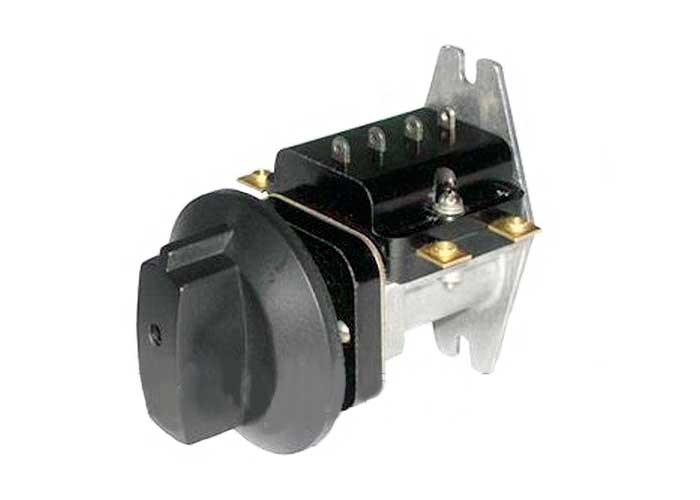

ПЕРЕКЛЮЧАТЕЛЬ ТПКП-25

Устанавливается для включения-выключения 2-спиральных нагревательных.

Схема коммутации:

0 - нагрузка отключена (все контакты разомкнуты);

1 - последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты);

2 - включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты);

3 - параллельно включены две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕКЛЮЧАТЕЛЬ ТПКП-25

Материал: фенопласт

Материал электрического контакта: серебро

Напряжение: 220В

Номинальный ток, не более: 25А
